MessagePosté le: Jeu 20 Déc - 08:48 (2012)    Sujet du message: Autogire birotor Répondre en citant

Xavier AVERSO a écrit:
Jean Claude, j'ai bien compris la simulation d'interaction mais cette construction intellectuelle intéressante n'apporte rien a nos gyros puisque impossible a appliquer.
Pour le rotor, c'est le plus grand possible mais pas n'importe quelle longueur, j'expliquerais bientôt avec quelques calculs sommaires ce qui me semble bien pour nous, je suis en plein essais d'un bi et je vous en donnerais les résultats, il faut encore attendre mais moins que pour la PHOTO de gma Laughing

Xavier





J'aime les propos de Xavier : "... construction intellectuelle intéressante... impossible à appliquer (à nos gyros)..."

Doit-on comprendre que c'est donc sans intérêt ?

Puis : "... Pour le rotor, c'est le plus grand possible (comprenez charge alaire la plus faible possible) mais pas n'importe quelle longueur (comprenez pas n'importe quelle charge alaire), j'expliquerais bientôt avec quelques calculs sommaires..."

Est-ce : S = Mc/Ca  le calcul sommaire ? ou bien est-ce comment définir "Ca" ?
Fais tes essais tranquille, nous avons le temps, la photo est déjà prise depuis longtemps  Okay ... C'est une construction, réelle, sans intérêt pour "nos" gyros... Laughing
_________________
L'inconvénient du plomb dans la cervelle est qu'il provoque, chez certains sujets, des crises de "saturnisme"...


Revenir en haut
Publicité






MessagePosté le: Jeu 20 Déc - 08:48 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Jean Claude DEBREYER


Hors ligne

Inscrit le: 20 Juil 2008
Messages: 2 665
Localisation: Loir et Cher
Masculin

MessagePosté le: Jeu 20 Déc - 15:46 (2012)    Sujet du message: Autogire birotor Répondre en citant

Super, Xavier.  Bons essais, et merci d'avance de nous faire partager tes résultats.
En attendant, voici ce qui m'amène à tenter le tractif. Pas un Cierva, hein, car 600 kg à vide, 175 ch et 40l/h pour embarquer 2 personnes, c'est pas ce j'appellerais un modèle !

Intérêt de la réduction des trainées parasites sur un autogire léger.

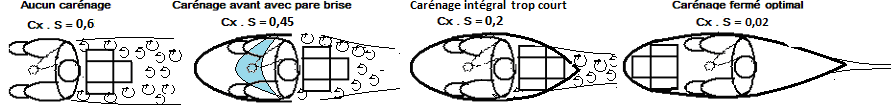

La plupart des constructeurs estiment que la traînée importante d'un rotor permet de négliger largement les trainées parasites de la cellule. Une proportion de 3 à 1 est toujours dans bien des têtes, vaguement confirmée par l'absence du moindre effet sur le décollage, avec ou sans carénages.
C'est qu'à ces faibles vitesses, le rotor traîne effectivement beaucoup et les trainées parasites sont faibles. mais tout change pourtant insidieusement ensuite, car la trainée d'un rotor ne cesse de décroitre avec la vitesse du vol, tandis que les trainée parasites, elles, augmentent rapidement.

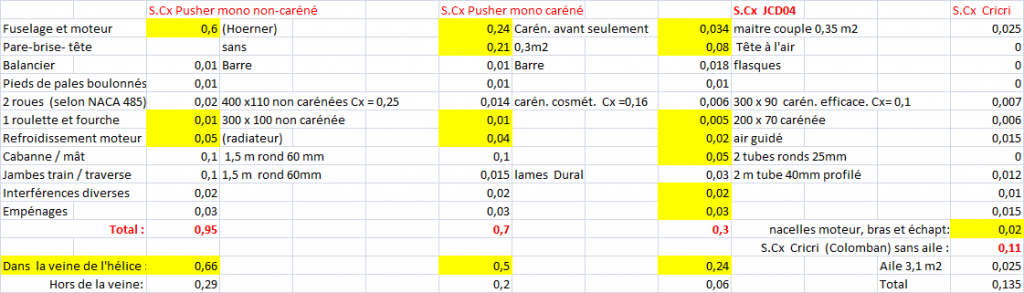

Avant d'investir beaucoup de temps ou d'argent, dans une construction nouvelle, on peut déjà essayer de chiffrer ce qu'on pourra espérer d'un bon carénage. La lecture du bouquin "Fuid dynamic drag" de S. Hoerner permet de voir que l'installation de l'hélice à l'arrière oblige à des carénages bien trop courts, laissant subsister une énorme traînée de culot: On peut estimer:




Une évaluation des trainées des divers accessoires indispensables a été effectuée pour un petit tractif "tête à l'air", pour un  "pusher" semi-caréné habituel,  et pour un "pusher" sans aucun carénage



Cette méthode appliquée au "Cricri" de Michel Colomban (colonne de droite) donne une valeur très proche de celle indiquée sur le site "Inter action". On peut raisonnablement espérer un S.Cx = 0,95 (hors rotor) pour un pusher non caréné, contre un S.Cx = 0,7 pour un semi-caréné, et un S.Cx = 0,3 pour un tractif "tête à l'air".

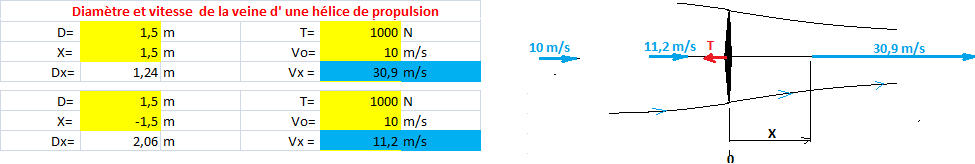

Toutefois, le flux accéléré par l'hélice de propulsion ne peut être négligé, et il a été calculé . On voit par exemple qu'avançant à 10 m/s, une hélice de 1,5 m poussant 1000 N produit un flux de 30,9 m/s à 1,5 m en aval et seulement 11,2 m/s à 1,5 m en amont.



Il convient évidemment d'en tenir compte pour déterminer plus correctement la trainée des éléments éventuellement soumis à ce flux. Des comparaisons peuvent maintenant être faites pour les dispositions pusher (hélice de 1,5 m considérée 1 m derrière le carénage du fuselage) , et le tractif (hélice de 1,67m considérée 1,5 m devant le carénage)

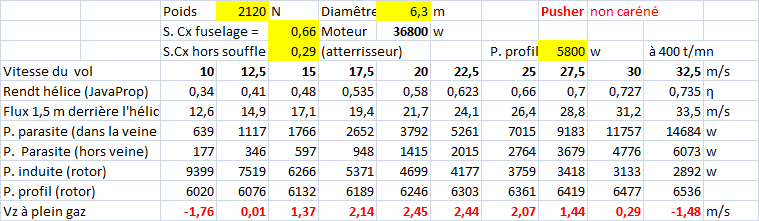

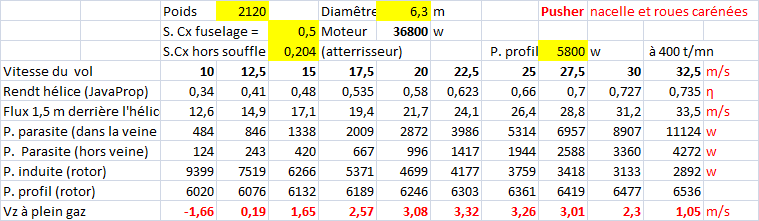

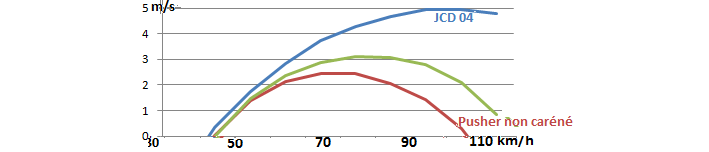

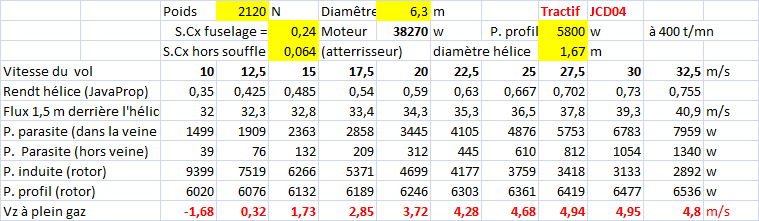

Les vitesses ascencionnelles à plein gaz ont  été évaluée par différence entre les puissances fournies par l'hélice et les diverses puissances absorbées, et en observant la meilleure ventilation du moteur en tractif permet de se passer de la turbine du Rotax 503, d'où un gain de puissance sur l'hélice évaluée à 4%. Les résultats sont présentés ci-dessous sous forme de polaires des vitesse:
