VIBRATION ROTOR
Aller à la page: <  1, 2, 310, 11, 1222, 23, 24  >

Poster un nouveau sujet   Répondre au sujet    le forum de l'autogire Index du Forum -> le forum de l'autogire -> le forum de l'autogire
Sujet précédent :: Sujet suivant
Auteur Message
gma


Hors ligne

Inscrit le: 15 Déc 2010
Messages: 2 486
Localisation: Nord de France
Masculin Taureau (20avr-20mai)

MessagePosté le: Jeu 21 Avr - 16:51 (2011)    Sujet du message: VIBRATION ROTOR Répondre en citant

...
_________________
L'inconvénient du plomb dans la cervelle est qu'il provoque, chez certains sujets, des crises de "saturnisme"...


Dernière édition par gma le Mar 30 Sep - 03:53 (2014); édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Jeu 21 Avr - 16:51 (2011)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Xavier AVERSO


Hors ligne

Inscrit le: 15 Nov 2009
Messages: 747
Localisation: Toulouse
Masculin Capricorne (22déc-19jan)

MessagePosté le: Jeu 21 Avr - 19:33 (2011)    Sujet du message: VIBRATION ROTOR Répondre en citant

Merci Gma d'avoir répondu, encore une fois la réflexion et les essais priment sur les théories les plus évidentes.

Xavier


Revenir en haut
Visiter le site web du posteur Skype
Jean Claude DEBREYER


Hors ligne

Inscrit le: 20 Juil 2008
Messages: 2 665
Localisation: Loir et Cher
Masculin

MessagePosté le: Sam 23 Avr - 16:51 (2011)    Sujet du message: VIBRATION ROTOR Répondre en citant

Pas encore quitté la galaxie. Juste en panne d'ordinateur. Je vous lis de loin. Il m'est difficile de croire à une oscillation sensible de la portance. Bien que, comme je l'ai dit, ma simulation montre une variation de portance de 200N environ générés sur les pales (maxi à 12h et à 6 h) , mais grâce à la souplesse des pales cela se transforme  en variations de conicité. La masse des pales à lever et baisser absorbe ainsi l'essentiel et les déphase d'un quart de tour. Ne reste plus que 35 N de variation de portance transmise au moyeu  par cette variation de conicité dont la phase (maxi à 3h et 9h) pourrait alors s'opposer à la variation de couple inertiel. Hélas, en admettant 20 mm de recul de la portance derrière le pivot de tangage, le couple produit (0,7 Nm) est négligeable devant l'autre (4 Nm) et ne peux rien compenser.

Jean Claude




Revenir en haut
Claude Nowak


Hors ligne

Inscrit le: 17 Nov 2009
Messages: 1 463
Localisation: Bretagne
Masculin Taureau (20avr-20mai)

MessagePosté le: Mar 26 Avr - 21:44 (2011)    Sujet du message: VIBRATION ROTOR Répondre en citant

Bonjour GMA,
Qui de la descente de l'axe de battement ou de la réduction de la hauteur du balancier améliore le comportement vibratoire ?

J'ai fait les 2 essais.
C'est bien la descente de la hauteur du balancier qui diminue de façon sensible le niveau de vibration.
La descente de l'axe de battement va aussi dans le bon sens pour diminuer la vibration, mais je l'ai fait pour régler le probléme
des butées de battement du rotor ( et ça a meilleure mine ainsi).
Claude


Revenir en haut
invité
Invité

Hors ligne




MessagePosté le: Mar 26 Avr - 22:06 (2011)    Sujet du message: VIBRATION ROTOR Répondre en citant

Jean Claude DEBREYER a écrit:
Pas encore quitté la galaxie. Juste en panne d'ordinateur. Je vous lis de loin. Il m'est difficile de croire à une oscillation sensible de la portance. Bien que, comme je l'ai dit, ma simulation montre une variation de portance de 200N environ générés sur les pales (maxi à 12h et à 6 h) , mais grâce à la souplesse des pales cela se transforme  en variations de conicité. La masse des pales à lever et baisser absorbe ainsi l'essentiel et les déphase d'un quart de tour. Ne reste plus que 35 N de variation de portance transmise au moyeu  par cette variation de conicité dont la phase (maxi à 3h et 9h) pourrait alors s'opposer à la variation de couple inertiel. Hélas, en admettant 20 mm de recul de la portance derrière le pivot de tangage, le couple produit (0,7 Nm) est négligeable devant l'autre (4 Nm) et ne peux rien compenser.Jean Claude

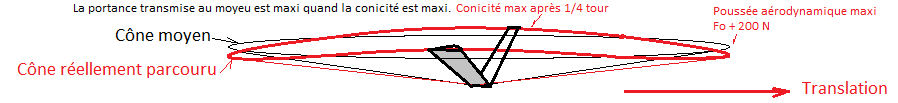

Dessin valable pour un hélico mais pas pour un rotor d'autogyre qui travaille dans des conditions différentes voir ce dessin.


Revenir en haut
René BRUN


Hors ligne

Inscrit le: 17 Juil 2008
Messages: 731
Localisation: A l'est près du lac
Masculin

MessagePosté le: Ven 6 Mai - 04:19 (2011)    Sujet du message: VIBRATION ROTOR Répondre en citant

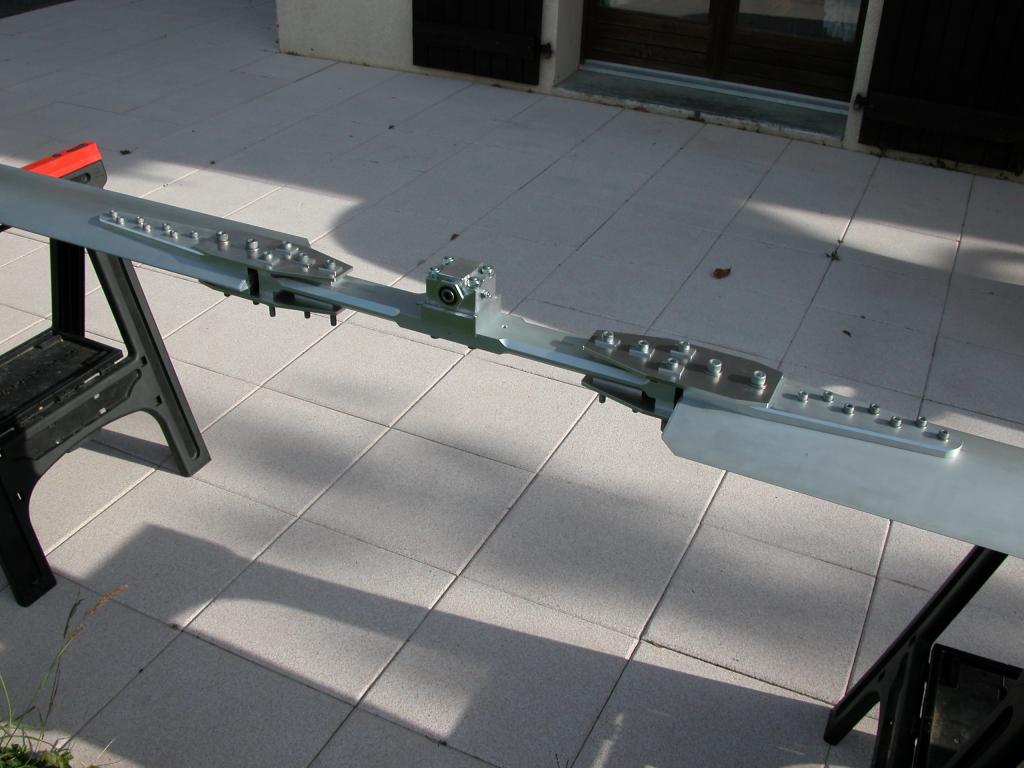

Je constate pendant mes vols une vibration légère de ma machine au niveau du rotor, je n'ai aucun mouvement du manche il est stable.
Au départ j'ai bien aligné le rotor pour le montage des pales sur le porte-pale et après le vol j'ai recontrolé l'alignement,
résultat le fil de réglage ne passe plus par le centre mais avec un décallage de 3 à 4mm !!!!!!!!!!!
Ce défaut provient de ma fixation des pales sur le porte pale et du couple donné par mon prélanceur . lorsque je prélance jusqu'a environ 240 tour/mn le comportement est bon, et pour décoller plus rapidement je lance souvent à 280 t/mn et hier à 300t/mn ( pour rappel le diam. du rotor est de 8,7m). J'envisage de fixer les pales avec des vis calibrées (2xM12). l'idéal serais des vis conique.
Question à Claude : Est-ce que le montage avec tes vis calibrées est une  difficulté à l'assemblage des pales ( faible jeu pour insérer les vis)?



Revenir en haut
Visiter le site web du posteur
Alain


Hors ligne

Inscrit le: 08 Juil 2008
Messages: 626
Localisation: Bretigny, Suisse
Masculin Lion (24juil-23aoû)

MessagePosté le: Ven 6 Mai - 08:00 (2011)    Sujet du message: VIBRATION ROTOR Répondre en citant

René


Sur le rotor SportCopter que j'avais, la tolérance était pratiquement nulle dans les boulons de fixation. Ce qui rendait long et difficile l'allignement des pales lors du remontage.


La solution pour le montage des pales fût simple: tu prends un acier rond du diamètre des boulons moins quelques centièmes, dont tu façonnes un bout en cônique sur plsieurs centimètres arrondi, et à l'autre bout tu soudes une poignée. Tu t'en fais 2 ou 4 comme cela.
Lorsque tu remontes tes pales, tu places cet outil à travers l'un de trous de fixation, puis alignes ta pales en la faisant pivoter. Tu places le second dans le second trou. Tu retires le premier et fixes le boulon. Et recommences.


C'est simple et nettement plus rapide. Ceci dit, les marges étant pratiquement nulles sur ce rotor (auto-aligné), ce n'est peut-être pas pareil sur le tiens.
_________________
Alain Lederer


Revenir en haut
Jean Claude DEBREYER


Hors ligne

Inscrit le: 20 Juil 2008
Messages: 2 665
Localisation: Loir et Cher
Masculin

MessagePosté le: Ven 6 Mai - 12:27 (2011)    Sujet du message: VIBRATION ROTOR Répondre en citant

Bonjour, Invité.
D'après mon tableur le fonctionnement en autogire ou en hélico du rotor en translation ne change pas la position de la conicité maxi. Pouvez-vous citer vos sources à l'appui de votre dessin? Merci.
Jean Claude


Revenir en haut
Claude Nowak


Hors ligne

Inscrit le: 17 Nov 2009
Messages: 1 463
Localisation: Bretagne
Masculin Taureau (20avr-20mai)

MessagePosté le: Dim 8 Mai - 21:47 (2011)    Sujet du message: VIBRATION ROTOR Répondre en citant

Bonsoir René,
Je viens seulement de prendre connaissance de ton message.
Quand tu prends la décision de mettre des vis calibrées, tu dois prendre toutes les precautions qui s'imposent pour leur mise en place, car il n'y a plus de reglage
possible.
Voici la méthode que j'ai employé ( j'ai mis des vis diam 11K6 en 8.8)
En tout premier lieu, il faut aligner parfaitement le rotor et le bloquer en position ( cale de bois, serre-joint ect).
Ensuite, il faut retirer une vis et passer un alesoir de 10.2 pour etre sur que le trou soit bien rond.Je rappelle que les vis d'origine ont un diametre de 10 ( plutot 9.8-9.9)
Et puis, j'ai percé un trou diam 10.8 avec un forét étagé ( 10.2- 10.8).Il faut absolument emousser les lévres du forét, sinon il engage trop vite ( j'ai fait une dizaine
d'essais avant d'attaquer le rotor).
Aprés le trou de 10.8, passage de l'alésoir de 11h7. La vis ayant une tolérance K6, elle ne rentre pas.
Il faut donc passer un dernier alésoir expensible pour gagner le dernier " pouiéme" ( il faut faire des essais dans une planche d'alu avant)
La vis doit etre huilée avec une huile légére et elle rentre en tapotant au maillet ( et non glissante a la main, ce qui voudrait dire qu'il y a déja trop de jeu).
Enfin, serrage de la vis et on passe a la suivante.

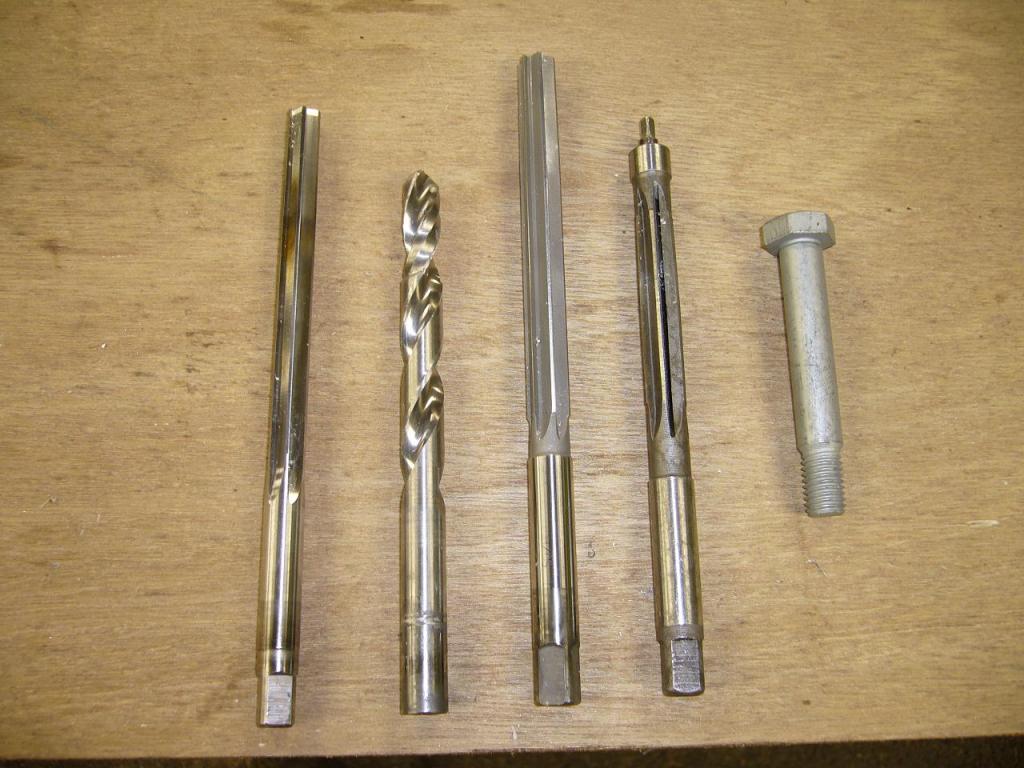

Sur la photo, tu pourras voir le matériel employé.Pour info, j'ai tout fait avec une bonne perceuse sans fil, qui a un bon couple et vitesse lente.

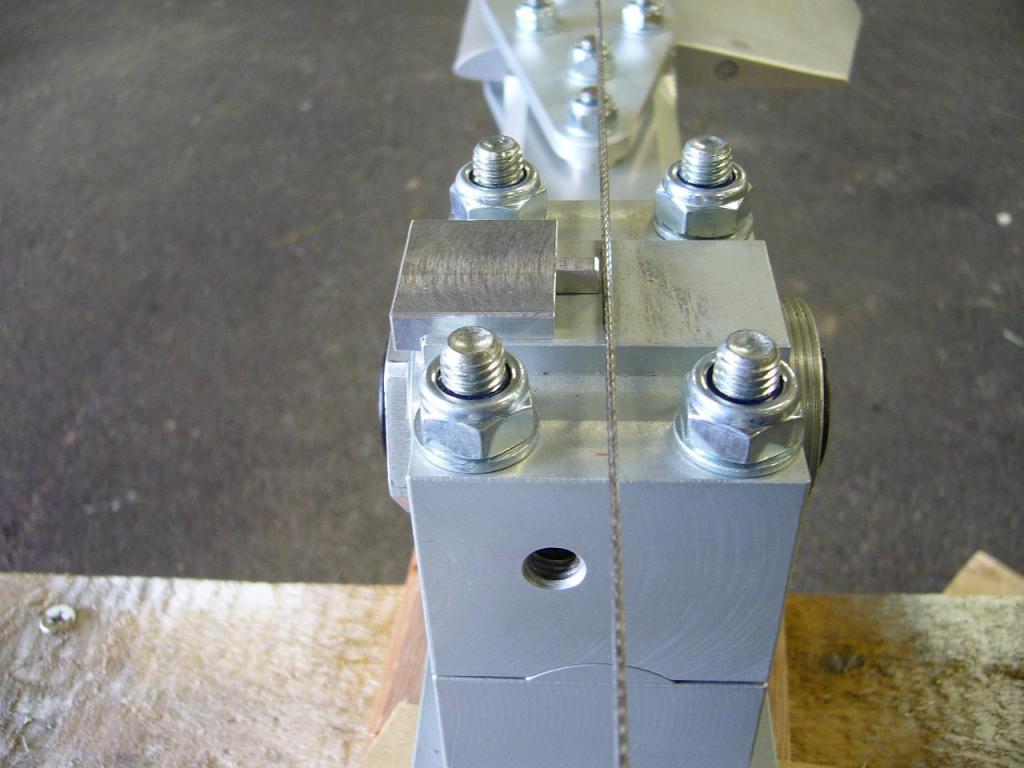

Tu pourras aussi remarquer que j'ai fait une cale pour controler l'alignement.
