MessagePosté le: Sam 26 Juil - 14:24 (2014)    Sujet du message: Théorie du rotor d'autogire Répondre en citant

Résultats du tableur comparés aux mesures du NACA sur l’autogire Pitcairn PCA 2 en vol.

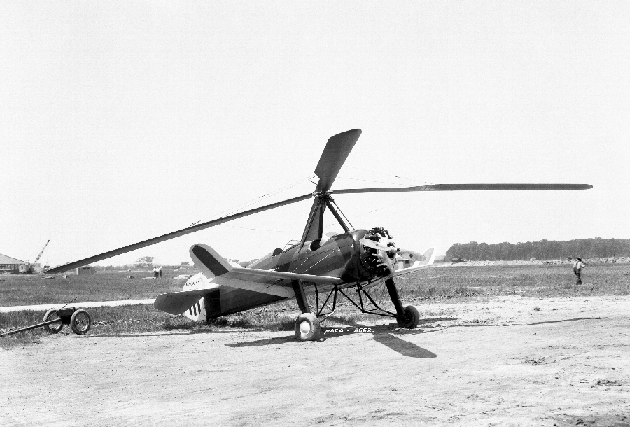

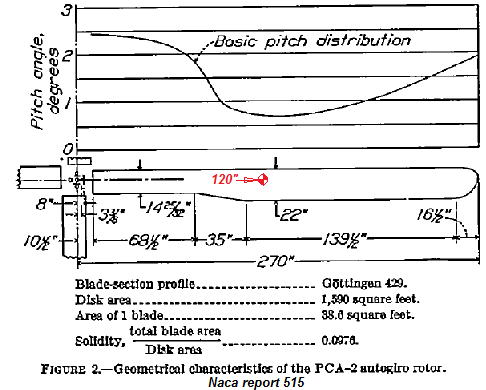

Caractéristiques du rotor



Masse: 35,8 kg par pale
Profil symétrique Gö 429
Torsion dynamique : 0.89° au bout par 1000 livres de charge (selon rapport NACA 515).

Remarques:
Bien que conçue initialement pour un rotor bipale, ma simulation de ce rotor à 4 pales a pu être réalisée simplement en le considérant comme deux rotors bipales imbriqués se partageant la charge. Il a donc suffit de doubler la valeur des Cz et Cx calculés, pour obtenir une nouvelle vitesse induite correcte.

La trainée minimale Cx0 du profil des pales a été supposée = 0.012 à cause des haubans, des câbles de tierçage, et des protubérances des attaches.

Les comparaisons ont porté sur les vols planés n° 3, 7, 10 et 6 du rapport NACA 475, effectués à des vitesses très variées (Ce choix des vols planés plutôt que des vols en palier permet de réduire les incertitudes de mesures sur le soulagement de portance du rotor par le souffle de l’hélice sur l’aile auxiliaire)



Ont été pris en compte les densités atmosphériques, les allègements de charge par l’aile, le vrillage initial des pales, leur torsion sous la charge subie, et l‘irrégularité de leur corde

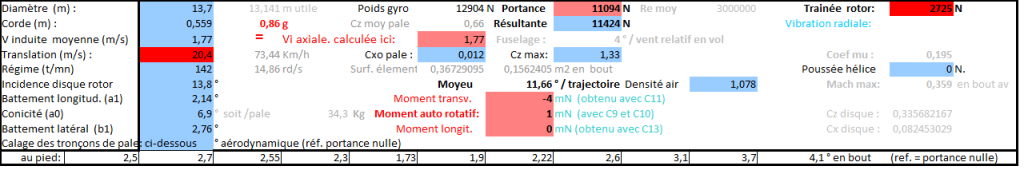

Résultat du tableur pour les données correspondantes au vol plané n° 10 (45 km/h env.)

Le régime calculé du rotor dans ces conditions est 142 t/mn, tandis que la mesure a donné 141,1 t/mn
L’angle d’attaque calculé du disque est 27,2°, tandis que la mesure a donné 24,9° (arbre) + 1,14° = 26,0°
L’angle de battement longitudinal a1 calculé est 1,3° tandis que la mesure a donné 1,14°
L’angle de battement transversal b1 calculé est 2.6° tandis que la mesure a donné 2.6°

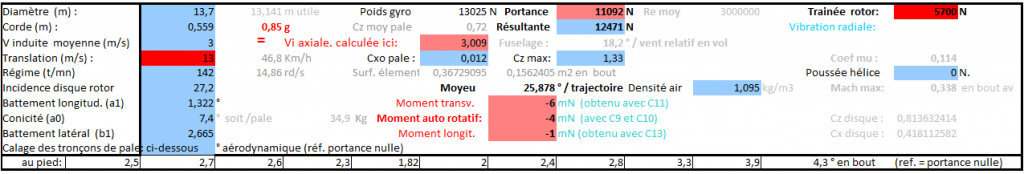

Résultat du tableur pour les données correspondantes au vol plané n° 7 (75 km/h env.)

Le régime calculé du rotor dans ces conditions est 142 t/mn, tandis que la mesure a donné 142,3 t/mn
L’angle d’attaque calculé du disque est 13.8°, tandis que la mesure a donné 10,5° (arbre) + 1,53°) = 12°
L’angle de battement longitudinal a1 calculé est 2.1° tandis que la mesure a donné 1,53°
L’angle de battement transversal b1 calculé est 2.8° tandis que la mesure a donné 3.2°

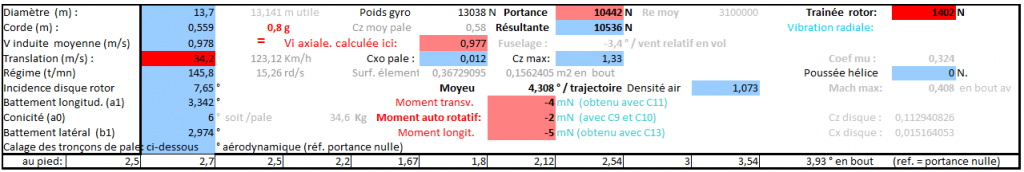

Résultat du tableur pour les données correspondantes au vol plané n° 3 (125 km/h env.)

Le régime calculé du rotor dans ces conditions est 145.8 t/mn, tandis que la mesure a donné 142,2 t/mn
L’angle d’attaque calculé du disque est 7,6°, tandis que la mesure a donné 4,5° (arbre) + 3.11° = 7,6°
L’angle de battement longitudinal a1 calculé est 3,34° tandis que la mesure a donné 3,11°
L’angle de battement transversal b1 calculé est 3,34° tandis que la mesure a donné 3.54°

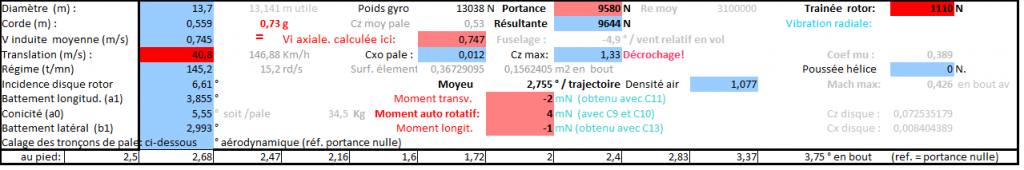

Résultat du tableur pour les données correspondantes au vol plané n° 6 (145 km/h env.)

Le régime calculé du rotor dans ces conditions est 145.2 t/mn, tandis que la mesure a donné 141.5 t/mn
L’angle d’attaque calculé du disque est 6,6°, tandis que la mesure a donné 3.7° (arbre) + 3.98° = 7,7°
L’angle de battement longitudinal a1 calculé est 3,85°, tandis que la mesure a donné 3,98°
L’angle de battement transversal b1 calculé est tandis que la mesure a donné 3.5°


Dernière édition par Jean Claude DEBREYER le Mer 30 Juil - 20:52 (2014); édité 1 fois
Revenir en haut
gma


Hors ligne

Inscrit le: 15 Déc 2010
Messages: 2 589
Localisation: Nord de France
Masculin Taureau (20avr-20mai)

MessagePosté le: Sam 26 Juil - 14:59 (2014)    Sujet du message: Théorie du rotor d'autogire Répondre en citant

C'est un progrès... Début des travaux : 2008, premiers calculs comparatifs : 2014, soit 6 ans après...


De l'autre coté, premier vol du PCA 2 : 1931 ; Détermination expérimentale des coefs : 1932 ; Passage au tunnel NACA : 1933-1934 ; Rédaction du rapport : 12 Octobre 1934, soit 3 ans au plus... Et 50 machines construites, toutes certifiées.


C'est en 2014 que vous vérifiez si votre tableur donne les mêmes résultats que ceux expérimentaux de 1934... Mais calculés en 1929... Car notez que la construction de la machine se fit avant le passage au tunnel et non l'inverse... Il y eu donc calcul du rotor avant la rédaction de la note NACA... Avec une règle à calculer (lol)... Excel étant absent !


C'est juste ces détails qui font dire que votre théorie n'en n'est pas une, que votre outil est obsolescent avant même d'être au point.


Mais vous avez raison de persister pour cette communauté autogire qui oubli ces détails du passé... Continuez !
