MessagePosté le: Sam 7 Mai - 08:07 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

merci toy Okay

_________________
GIRAUD jean-pierre


Revenir en haut
Visiter le site web du posteur MSN
Publicité






MessagePosté le: Sam 7 Mai - 08:07 (2011)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
patrickdb


Hors ligne

Inscrit le: 29 Juin 2008
Messages: 186

MessagePosté le: Sam 7 Mai - 08:12 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

et voilà
manu de mimizan a écrit:



NOM :de baillenx
Prénom :patrick
adresse :parthenay
patrickdb



1 : matière de construction châssis

            -acier (profilé carré ou rectangulaire)



2 : assemblage chassis

            -assemblage par vis , tôles et entretoise


3 : motorisation ( indiquer quel moteur souhaiteriez vous mettre dessus)
                             plusieurs cas pourront  être étudié selon leur encombrement et fixation
réponse  _rotax 503______________________

4 : empennage-derive
            -basse type magni etc…(model a manu)

5 : reservoir
            -siège réservoir



6 : commande de derive

            -commande par 2 “teleflex”


7 : commande de rotor

            -commande par 3 “teleflex”( technique utilisé sur le calidus (2 teleflex) et nigrowsky)

8 : suspension
            -pas du tout

9 : freinage
            -juste a l avant


10 : forme général de l autogire

réponse  _____au  plus simple__________________

11 : finition du kit a réaliser

            -pièce livrée brut de sortie machine outil a ébavure voir
  débouché certain trou a la perceuse (moins cher)

12 : compétence personnel
            avez vous de compétence ou relation pouvant nous servir dans notre projet
            si oui merci de nous préciser
réponse  _______________________






salut à tous

Revenir en haut
toy


Hors ligne

Inscrit le: 30 Aoû 2010
Messages: 202
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Sam 7 Mai - 18:26 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

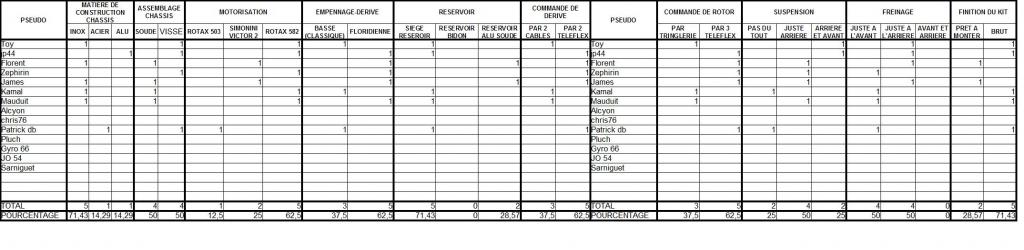

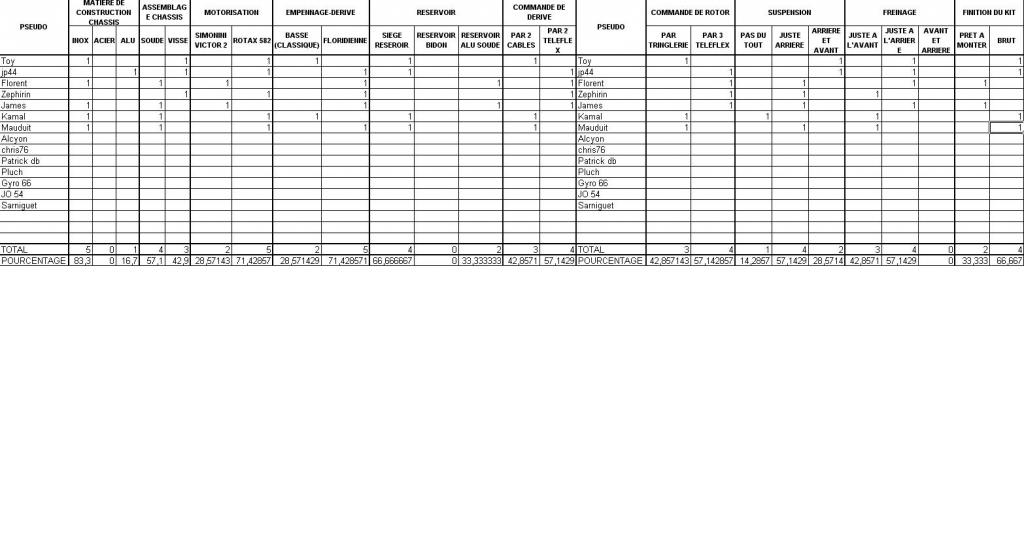

voilà le tableau remis à jour:

_________________
J'adore regarder le bas d'en haut!!!


Revenir en haut
Jean Claude DEBREYER


Hors ligne

Inscrit le: 20 Juil 2008
Messages: 2 665
Localisation: Loir et Cher
Masculin

MessagePosté le: Sam 7 Mai - 18:44 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

Siège-réservoir : Ne craignez vous pas qu'en cas d'atterrissage brutal, le poids du pilote ne le fasse éclater ?

Revenir en haut
Jean Claude DEBREYER


Hors ligne

Inscrit le: 20 Juil 2008
Messages: 2 665
Localisation: Loir et Cher
Masculin

MessagePosté le: Sam 7 Mai - 18:48 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

jp44 a écrit:

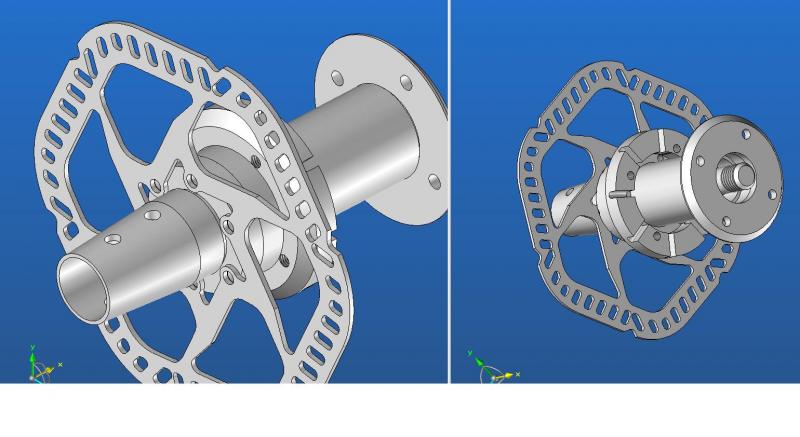

j ai trouver la solution pour option frein a disque sur le train principale tout en gardant les roues plastique bon marché

Les six petites vis, si près de l'axe des roues, peuvent elles passer un couple de freinage suffisant?


Revenir en haut
jp44


Hors ligne

Inscrit le: 25 Jan 2009
Messages: 928
Localisation: loire atlantique
Masculin Poissons (20fev-20mar)

MessagePosté le: Sam 7 Mai - 18:59 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

rien qu une vis de 5 pour moi suffirais (si il avait un centrage) donc 6 je ne pense pas que ça va couper...........
la roue n a qu un Ø400 .....c est plus le disque qui risque un peu.....mais d autre l on fait...et ca fonctionne ...maintenant atterrir roue bloque sur une piste en dur , la j ai effectivement un doute


pour ce qui est du siège-réservoir , tu as raison Jean Claude , c est bien un des points négatif de ce sièges....c est un peu pour ça que je préfère le réservoir alu
_________________
GIRAUD jean-pierre


Revenir en haut
Visiter le site web du posteur MSN
Florent


Hors ligne

Inscrit le: 16 Juin 2008
Messages: 469
Localisation: 38

MessagePosté le: Sam 7 Mai - 20:31 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

JC A quel cas penses-tu pour la résistance des freins ?

Revenir en haut
jp44


Hors ligne

Inscrit le: 25 Jan 2009
Messages: 928
Localisation: loire atlantique
Masculin Poissons (20fev-20mar)

MessagePosté le: Dim 8 Mai - 13:57 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

bonjours
qui aurais la possibilité de voir un calidus pour voir comment sont les commandes , quel dimension de teleflex (ou autre systeme push-pull)


et qui connaiterais des fournisseur de cable push-pull car a part du coté marine je ne trouve pas grand chose Exclamation

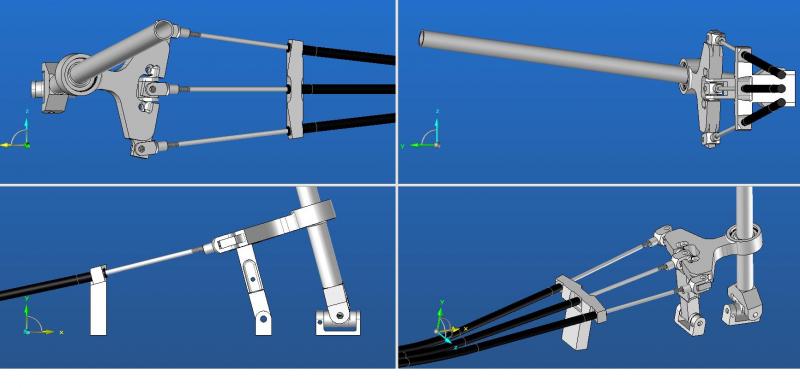

et pour ricochet j ai avancer un peu sur une idée de commande pour ces cables ....il y a des chose a revoir meme tout a refaire si quelqu un a un meilleur idee pour 3 cables bien sur

_________________
GIRAUD jean-pierre


Revenir en haut
Visiter le site web du posteur MSN
toy


Hors ligne

Inscrit le: 30 Aoû 2010
Messages: 202
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Dim 8 Mai - 15:14 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

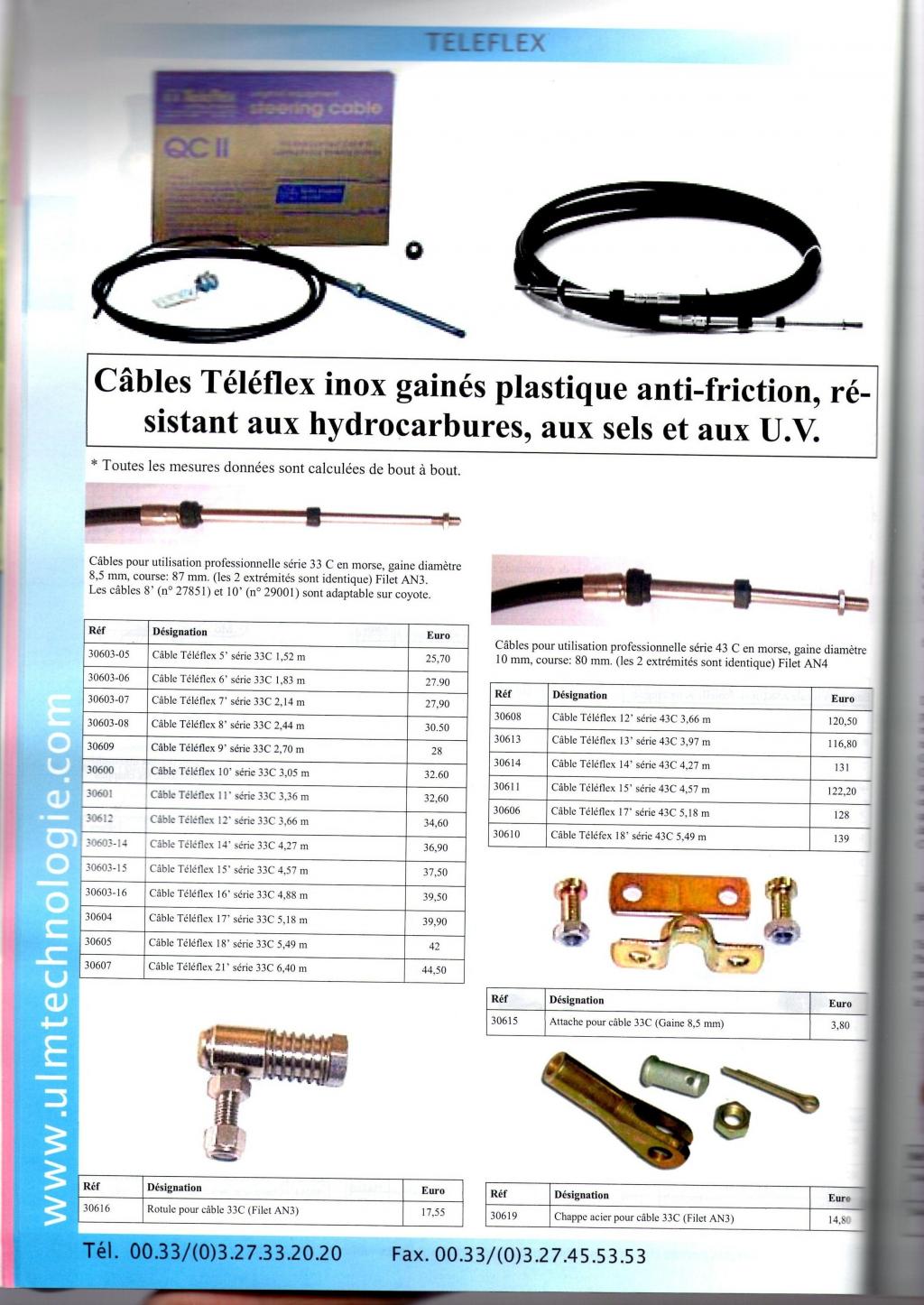

voilà tous ce que j'ai trouvé!


_________________
J'adore regarder le bas d'en haut!!!


Revenir en haut
TNVD


Hors ligne

Inscrit le: 25 Mar 2010
Messages: 346
Localisation: 01
Masculin Capricorne (22déc-19jan) 鷄 Coq

MessagePosté le: Dim 8 Mai - 16:02 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

Salut,

il y a 2x teleflex sur le Calidus, pas 3x !



Tout ca vraimen moin complex que JP44 desin:


tige dans le tube
- le tube extérieur tourne et se déplace d'un câble
- le déplacement de la tige intérieure à l'intérieur et se déplace autre câble
ordinaires système de contrôle x-y axes, rien de compliqué, simple à sourire




Allemands économiser de l'argent sur tout - rien CNC, tout est fait à partir de l'acier ordinaire découpé au laser, soudés par TIG







A+
Leon


Revenir en haut
Ricochet


Hors ligne

Inscrit le: 26 Juil 2010
Messages: 90
Localisation: Amiens
Masculin Poissons (20fev-20mar)

MessagePosté le: Dim 8 Mai - 16:18 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

Bonjour à tous,


ci joint les photos train arrière pour la suspension du chariot ulm DTA.


Pour JP44 il y a pas mal de fournisseurs de câbles "Téléflex". Je cherche  dans mes archives et je te tiens au courant. Tu peux demander à Nigrowski, il en fournit.
Merci pour le dessin, cela me fait 2 solutions pour l'articulation de téléflex, là il y en a 3, moi j'en avais que 2!!!!!


Cordialement


Ricochet (Eric)






Revenir en haut
jp44


Hors ligne

Inscrit le: 25 Jan 2009
Messages: 928
Localisation: loire atlantique
Masculin Poissons (20fev-20mar)

MessagePosté le: Dim 8 Mai - 16:36 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

je pense que 3 c est bien car si il y en 1 qui coupe , il en reste toujours 2 pour pouvoir atterrir


merci ricochet pour ces photos.....a tu vu le débattement de la suspension ?


je vais réfléchir au système calidus..merci TNVD.....ca fais un peut le principe que je veut utiliser pour les commande traditionnel.....je vais revoir ma copie car il faut l avouer qu au fur et a mesure que j ai dessiner ca je voyais les chose se compliquer Neutral


_________________
GIRAUD jean-pierre


Revenir en haut
Visiter le site web du posteur MSN
Ricochet


Hors ligne

Inscrit le: 26 Juil 2010
Messages: 90
Localisation: Amiens
Masculin Poissons (20fev-20mar)

MessagePosté le: Dim 8 Mai - 18:29 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

Voici des liens pour les cables téléflex


http://www.start-italia.com/fr/products.htm
http://www.siam-ringspann.fr/composants-mecaniques/cables-push-pull,16.html
http://www.kent-marine.com/famille-CABLE DE COMMANDE/cables-a-billes-0205.h…
http://telemeca-fr.com/
http://www.tmc-fr.com/home/commandes-a-billes
http://www.jacottet-industrie.com/Jacottet.pdf


A+
Ricochet


Revenir en haut
Jean Claude DEBREYER


Hors ligne

Inscrit le: 20 Juil 2008
Messages: 2 665
Localisation: Loir et Cher
Masculin

MessagePosté le: Dim 8 Mai - 18:48 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

jp44 a écrit:
[font=Verdana, Arial, Helvetica, sansserif]rien qu une vis de 5 pour moi suffirais (si il avait un centrage) donc 6 je ne pense pas que ça va couper...

Les vis oui, mais ne seront-elles pas vissées dans la plastique ?


Revenir en haut
jp44


Hors ligne

Inscrit le: 25 Jan 2009
Messages: 928
Localisation: loire atlantique
Masculin Poissons (20fev-20mar)

MessagePosté le: Dim 8 Mai - 19:01 (2011)    Sujet du message: Kit gyro monoplace... Répondre en citant

Jean Claude DEBREYER a écrit:
jp44 a écrit:
rien qu une vis de 5 pour moi suffirais (si il avait un centrage) donc 6 je ne pense pas que ça va couper...






Les vis oui, mais ne seront-elles pas vissées dans la plastique ?






non jean claude l arrêt en rotation se feras par une pièce alu qui reprendras les 8 renforts de roue (bâton)


il y auras juste 4 vis M6 longue pour retenir l insert en alu dans la gente plastique



ensuite pour la version sans frein arrière cela seras forcement plus simple !!!!
_________________
GIRAUD jean-pierre


Revenir en haut
Visiter le site web du posteur MSN
