PORTE-PALES MTO AUTOGYRO


Post new topic   Reply to topic    le forum de l'autogire Forum Index -> le forum de l'autogire -> le forum de l'autogire
Previous topic :: Next topic
Author Message
René BRUN


Offline

Joined: 17 Jul 2008
Posts: 774
Masculin

PostPosted: Mon 12 May - 12:47 (2014)    Post subject: PORTE-PALES MTO AUTOGYRO Reply with quote

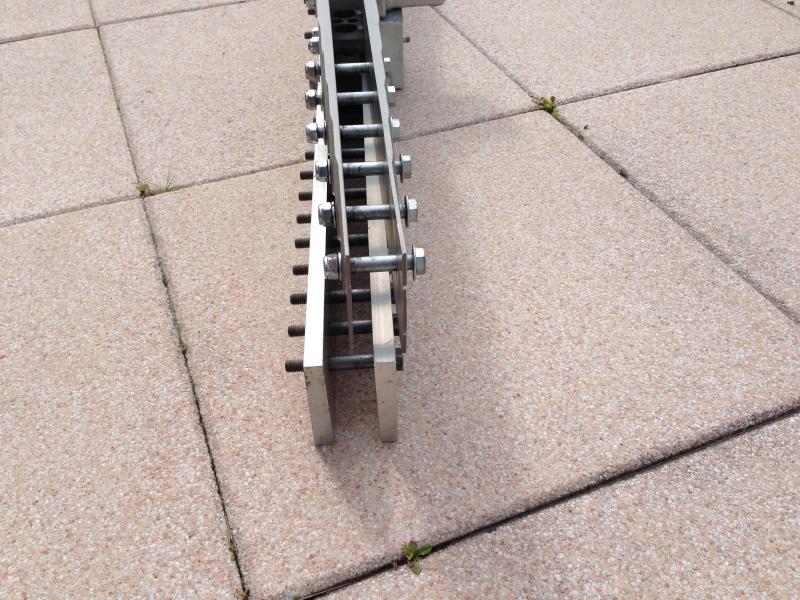

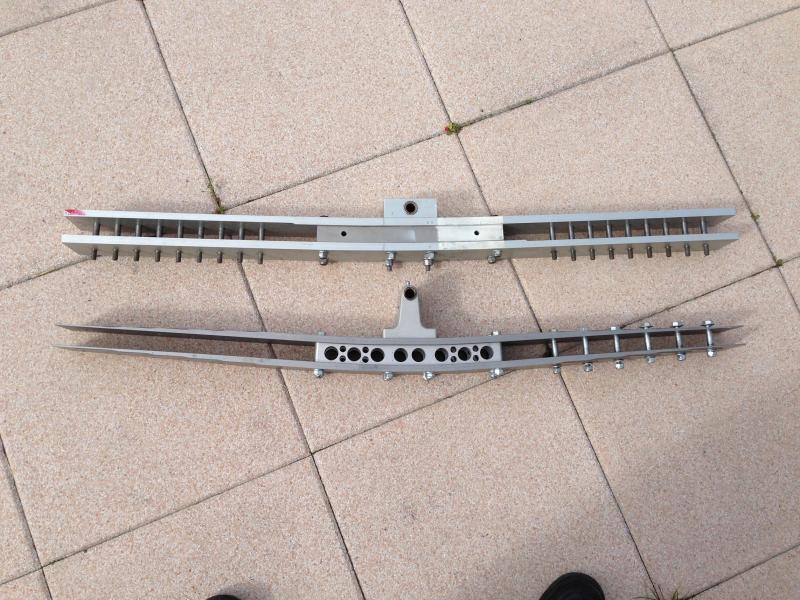

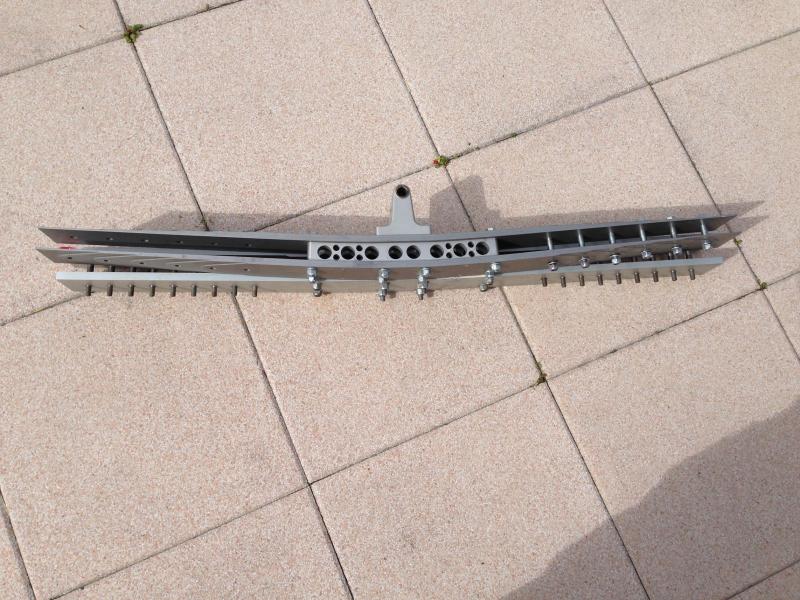

J'ai fait une comparaison entre l'ancien porte-pales MTO et le nouveau allégé



l'ancien      :poids 6kg,     angle de pas fraisé dans le support +1°,  dièdre env 3,5°     pour pale AIR-COPTER   hauteur de l'axe de battement/corde de pale  41mm

le nouveau :        4kg,     pas d'angle supplémentaire                 ,   dièdre env 7,5°     pour pale AUTOGYRO     hauteur de l'axe de battement/corde de pale  89,5mm


 Sur le MTOSPORT que j'ai reconstruit j'ai le nouveau porte-pales ,les réglages faits avec le VIBREX sont bons pas de vibration au manche, même trimé et laché le manche reste vertical.


pour résumé  l'angle de pas est plus faible de 1°, le dièdre augmente de 3,5 à 7,5° , l'undersling augmente de 41 à 89,5mm

l'angle de pas est donné par l'entretoise extrudé entre pale et porte-pale  env. 1,5° entre la corde du profil de la pale et le porte-pale donc 2,5° pour l'ancien et 1,5° pour le nouveau

Jean-Claude aurais-tu une info aérodynamique de ces différences?








Last edited by René BRUN on Wed 27 Aug - 07:11 (2014); edited 1 time in total
Back to top
Publicité






PostPosted: Mon 12 May - 12:47 (2014)    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Jean Claude DEBREYER


Offline

Joined: 20 Jul 2008
Posts: 2,665
Localisation: Loir et Cher
Masculin

PostPosted: Mon 12 May - 15:00 (2014)    Post subject: PORTE-PALES MTO AUTOGYRO Reply with quote

René,
S'il s'agit dans les deux cas de rotors à profil 8H12, alors le régime sera évidemment plus élevé avec le nouveau porte pale donnant 1° de pas en moins.
Le dièdre accru du porte pale, associé à ce régime plus élevé, dénote certainement une volonté de faire coîncider l'axe de balancier avec la ligne joignant les Centre de gravité des deux pales, et ainsi réduire les vibrations.
Sans connaître la distributions des masses dans ces pales, il m'est impossible de dire si ce nouveau précône est meilleur, mais le gain de masse du porte pale est louable pour les vibrations de "pas".


Last edited by Jean Claude DEBREYER on Mon 12 May - 15:48 (2014); edited 1 time in total
Back to top
Mike G


Offline

Joined: 29 Sep 2010
Posts: 297
Localisation: Lillebonne
Masculin

PostPosted: Mon 12 May - 15:42 (2014)    Post subject: PORTE-PALES MTO AUTOGYRO Reply with quote

René
Avez-vous également enregistrer le spectre de vibration avec le Vibrex?

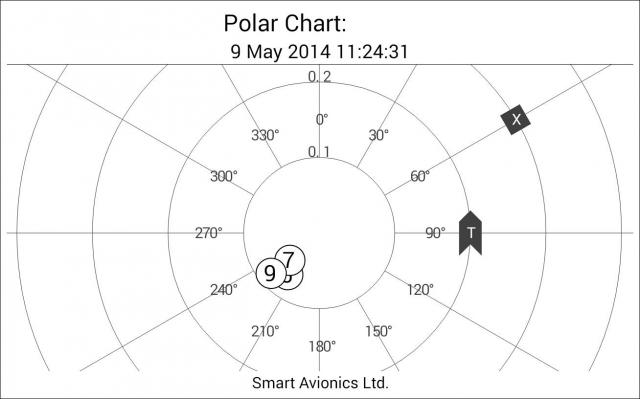

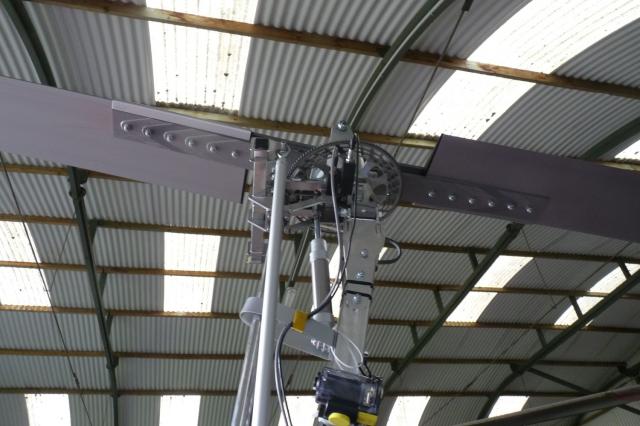

J'ai mesuré la vibration d'un très beau MT03 récemment. Le porte-pales a été similaire à celui de la photo de René.

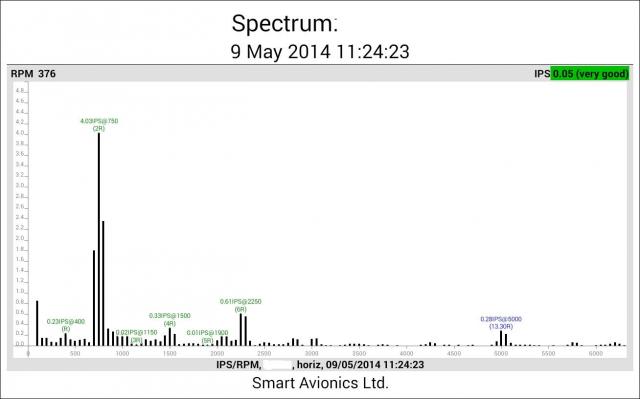

Le rotor a déjà été correctement équilibré et donné les niveaux de vibration à la fréquence de rotor inférieur à 0,1 IPS.

Les vibrations à 2 oméga était d'environ 4.0 IPS.






C'est dommage que AutoGyro ont développé une si belle machine, mais ignorer le problème de vibrations à 2 fois Omega.


Mike G




Back to top
René BRUN


Offline

Joined: 17 Jul 2008
Posts: 774
Masculin

PostPosted: Mon 12 May - 17:43 (2014)    Post subject: PORTE-PALES MTO AUTOGYRO Reply with quote

Mike, ce n'est pas moi qui est fait le test et je n'ai pas vu de relever du spectre de vibration, fait par l'importateur

Back to top
Mike G


Offline

Joined: 29 Sep 2010
Posts: 297
Localisation: Lillebonne
Masculin

PostPosted: Mon 12 May - 20:37 (2014)    Post subject: PORTE-PALES MTO AUTOGYRO Reply with quote

René
C'est dommage qu'il a payé autant pour un Vibrex (~15 000 € neuf) mais il n'a pas utilisé toutes les fonctionnalités disponibles.
Mike
